大学没学会！反倒在这弄懂了！气相色谱仪的气路连接、安装与检漏

大学一角

在大学，我是学材料的，工科专业，曾也幻想当个文科生，闲时拽拽文。大学那会，在老师实验室里打下手时，用的最多的就是这个色谱仪了，用来分析材料。

气相色谱仪所用的原理呢，就是色谱法。专业的说法如下，您呢，想弄通透咯，就可以看看，要是跟我一样，字多就晃眼，咱们直接看下面气相色谱仪的气路连接、安装流程和检漏方法。

色谱法是一种高灵敏度、高选择性、快速的在线分析测定方法。气相色谱法以不与被测组分发生化学反应的气体为流动相，以能使被测组分彼此分离的固体（ 主要为吸附剂、高分子多孔小球及化学键合固定相，称为气固色谱）或液体（由高沸点有机溶剂涂渍在单体表面，最为常用，称气液色谱）作为固定相，当携有被测组分的气态混合物的载气通过色谱柱时，被测组分在两相中连续不断地反复分配，由于各组分在两相中的分配系数不同，从而先后流出色谱柱而达到分离。根据被测组分的化学性质、热导率或光、电等特性，采用相应检测器进行测量。色谱信号随时间变化的曲线称为色谱的流出曲线，也称色谱图。通常对于各组分完全分离的色谱图，色谱峰出现的时间与该组分的性质有关，可用以定性；色谱峰的高度或峰面积与组分的含量有关，可用以定量。

气相色谱仪主要由气路系统、色谱柱分离系统、温度控制系统、检测系统、数据处理系统及其他辅助部件构成。检测器是色谱仪的关键部件，常用的有热导池检测器及氢火焰离子化检测器和电子捕获检测器。气相色谱法具有操作简单、分析快速、分离效能高、用样量少等特点，可用于有机分析和气体分析等领域，无论是气体、液体或固体试样，只要在色谱温度适用范围内，具有 27 ～ 1333 Pa（0.2 ～10 mmHg）蒸气压的化学稳定物质，都可以用气相色谱法进行分析。

一、准备工作

①根据所用气体选择减压阀

使用氢气选用氢气减压阀（氢气减压阀与钢瓶连接的螺母为左螺纹）；使用氮气、空气等气体钢瓶选用氧气减压阀（氧气减压阀与钢瓶连接的螺母为右螺纹）。

②准备净化器。

③准备一定长度的不锈钢管（或尼龙管、聚四氟乙烯管）。

二、连接气路

①连接钢瓶与减压阀接口；

②连接减压阀与净化器；

③连接净化器与仪器载气接口；

④连接色谱柱（柱一头接气化室，另一头接检测器）。

三、气路检漏

①钢瓶至减压阀之间的检漏

关闭钢瓶减压阀上的气体输出节流阀，打开钢瓶总阀门（此时操作者不能面对压力表，应位于压力表右侧），用皂液（洗涤剂饱和溶液）涂在各接头处（钢瓶总阀门开关、减压阀接头、减压阀本身），如有气泡不断涌出，则说明这些接口处有漏气现象。

②气化密封垫的检查

检查气化密封垫是否完好，如有问题应更换新垫圈。

③气源至色谱柱间的检漏（此部在连接色谱柱之前进行）

用垫有橡胶垫的螺帽封死气化室出口，打开减压阀输出节流阀并调节至输出表压0.025Mpa；打开仪器的载气稳压阀（逆时针方向打开，旋转至压力表值呈一定值）；用皂液涂各个管接头处，观察是否漏气，若有漏气，须重新仔细连接。关闭气源，待半小时后，仪器上压力表指示的压力下降小于0.005Mpa，则说明气化室前的气路不漏气，否则，应该仔细检查找出漏气处，重新连接，再行试漏。

④气化室至检测器出口间的检漏

接好色谱柱，开启载气，输出压力调在0.2-0.4Mpa。将转子流量计的流速调至最大，再堵死仪器主机左侧载气出口处，若浮子能下降至底，表明该段不漏气。否则再用皂液逐点检查各接头，并排除漏气（或关载气稳压阀，待半小时后，仪器上压力表指示的压力下降小于0.005Mpa，说明此段不漏气，反之则漏气）。

四、安装注意事项

①高压器气瓶和减压阀螺母一定要匹配，否则可能导致严重事故；

②安装减压阀时应先将螺纹凹槽擦净，然后用手旋紧螺母，确认入扣后再用扳手扳紧；

③安装减压阀时应小心保护好表舌头，所用工具忌油；

④在恒温室或其他近高温处的接管，一般用不锈钢管和紫铜垫圈而不用塑料垫圈；

⑤检漏结束应将接头处涂抹的肥皂水擦拭干净，以免管道受损，检漏时氢气尾气应排出室外；

⑥用皂膜流量计测流速时每改变流量计转子高度后，都要等一段时间，约0.5-1min，然后再测流速。

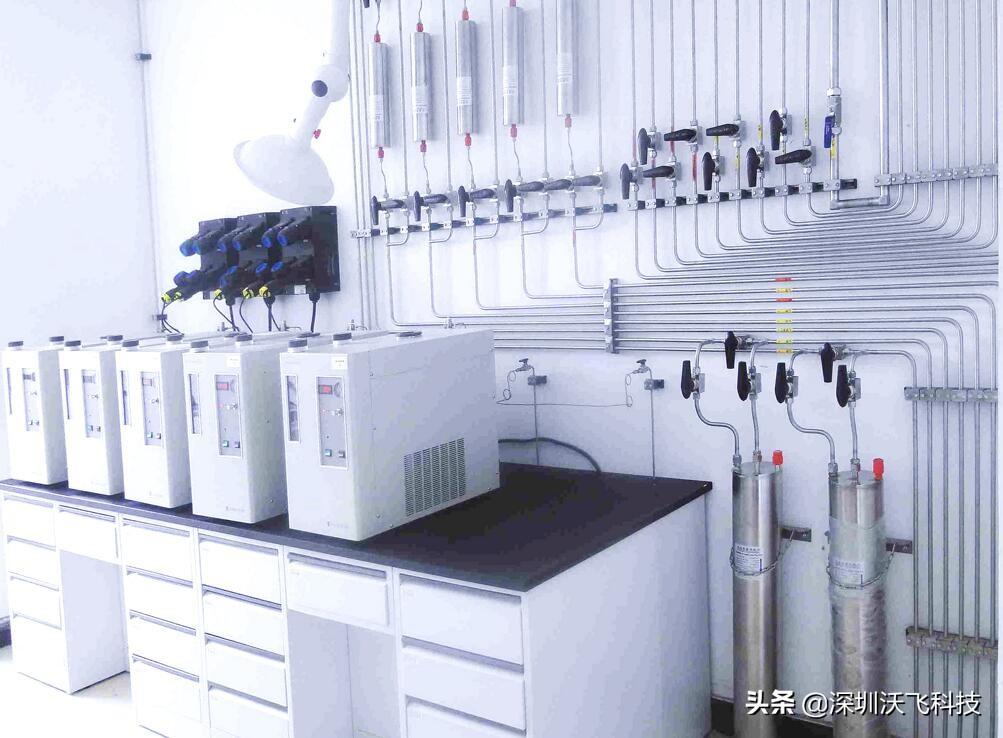

实验室集中供气气路

分散供气的实验室，气相色谱仪的安装、连接流程和检漏流程就是上面所说的这些，是不是觉得很繁琐，哈哈， 我也真么觉得。现在有实验室集中供气系统了，实验室中气相色谱仪的使用可就方便很多了。如果你所在的实验室还没有安装实验室集中供气系统的话，要抓紧哦。
